gcs低压开关柜

您的位置:首页 > 产品展示 > 低压配电柜系列 > gcs低压开关柜

gcs低压开关柜

gcs低压开关柜

所属分类:低压配电柜系列

品名:gcs低压开关柜
品牌:宇轩
咨询热线:023-68910675
服务领域:工程及工程设计;化工;矿业;照明;电力;酒店、宾馆;安全防护;电工;电器;电子

详细信息

一、概述

         GCK1 GCS1 GCJ1系列,适用于交流50Hz,额定工作电压380V的低压配电系列中作为受电馈电、母联、照明、电动机控制及功率补偿之用,它包含动力中心(PC)和电动机控制中心(MCC)只功能,并可设计成固定柜和抽屉柜混合型系统,满足不同的供配电需要。

二、使用条件

        1.海拔高度不超过200m。
        2.没有火灾,爆炸危险,严重粉尘,剧烈震动,雨水侵洗的户内。
        3.周围空气温度不高于+40℃,且24小时内平均温度不超过+35℃,不低于-30℃。
        4.空气清洁,且相对湿度在最高温度+40℃时不超过50%。在较低温度时允许有较高的相对湿度,如+20℃时为90%。
        5.若上述使用条件不能满足,因由用户和制造商协商解决。


三、型号含义




四、主要技术参数



项 目

规 格

  符合标准

IEC439,NEMA,ICS-2-322

  防护等级

ICE IP40,NEMA TYPE-1

  额定工作电压 (V

AC380

  频率 (HZ

50

  额定绝缘电压 (V

660

  控制电动机容量 (KW

0.45155

  机械寿命 (次)

500

额定电流(A

水平母线

160020003150

垂直母线

630800

主电路触头插接件

200400630

辅助电路触头插接件

1020

馈电电路最大电流

PC

1600

MCC

630

受电电路

10001600200025003150

额定短时耐受电流(KA

有效值

5080

峰值

105176

  耐压

2500


五、产品特点

        1. 本产品符合IEC439国际标准,美国电气制造商协会NEMA标准及ZBK36001-89国家专业标准 。
        2. 在PC方案中,具有3150A以下受电、母联、馈电等功能,选用国产CW1,HSW1、AH型等断路器或进出口ABB公司,schneider公司等智能型断路器,作为主开关,操作方便,安全可靠。
        3. 在MCC方案中,具有630A以下馈电、照明、电动机、功率补偿等功能,选用国产DZ20,Q、CM1、HSM1、系列产品及进出口ABB公司,schneider公司塑壳开关作为主开关。
        4. 受电主开关具有短路瞬时,短延时及过载保护,客户可以根据系统配合需要,选择保护型,且具有自投,无自投和切换控制供客户选用。
        5. 水平母线具有单母线分段和不分段两种,采用单母线分段时,母线开关具有自投,无自投和切换控制。
        6. 电动机控制回路具有短路瞬时,过载、欠压、释压及断相保护、交流接触器可以采用无声运行,具有节能作用,客户可以根据工程的需要选用我厂的标准整流系统或自行设计环行供电整流系统 。
        7. 超过本样本所列电动机控制容量,可用固定式安装。
        8. 我厂可以根据用户的需要,生产非表产品。本产品为三相五线制,可以满足不同客户需要。
        9. 根据IEC标准和元件特性,本产品降容系数为0.7~0.8。

六、注意事项

        1.环境条件:配电室必须在土建,安装完成后,且地板洁的条件下,才能进柜拼装,严禁边土建,边装修,边安装 。
        2.安装时,必须将柜体牢牢锁紧在安装槽上
        3.拼装完成后,应认真检查柜体内部,特别是水平母线室、垂直母线室,功能单元室,是否有影响电性能的异物,或尘埃,并清除干净
        4.通电使用前,必须将全部功能单元抽出插入各一次,并对主开关关合各一次,检查开关是否接触良好,连锁机构是否可靠。
        5.检查各地接地点是否接触良好。

七、订货须知

        用户订货时,请提供下列资料:
        1.主电路方案号及二次原理图方案号(或主电路系统图和二次原理图);
        2.按所选方案的电气原理图列出电器明细表。(标出电器元件型号及具体的技术数据);
        3.系统运行时排列顺序图;
        4.如配用母线桥需提供开关柜的平面布置图。

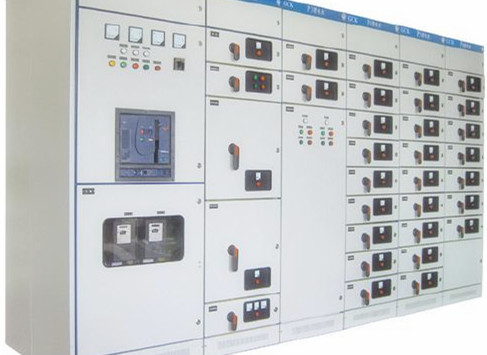

gcs低压开关柜展示
gcs低压开关柜

【重庆宇轩机电设备有限公司-gcs低压开关柜:咨询热线023-68910675】“点滴精神,卓越精品”是宇轩公司对新老客户的承诺。
